Onde tem rede de gases medicinais na instituição de saúde?

Tudo começa pela fonte de abastecimento

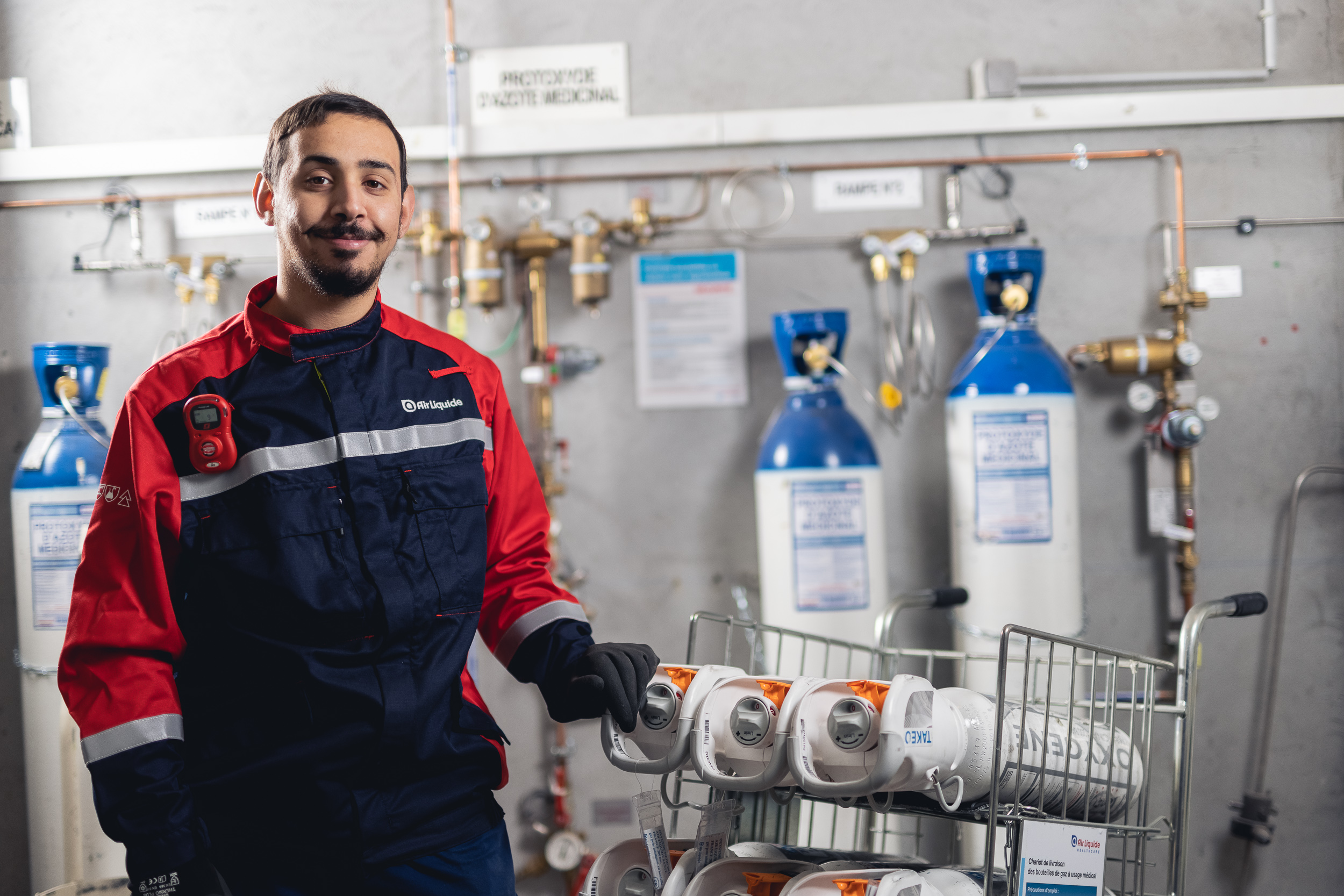

O fornecimento dos gases medicinais, pode ser de várias fontes. Tanque criogênico, cilindros, módulos de ar e vácuo e até usinas.

Onde tem gases medicinais na instituição de saúde?

Toda a rede de distribuição é dimensionada de acordo com a NBR 12.188, onde tem especificado todas as características técnicas da tubulação que deve ser utilizada e as tabelas de dimensionamento.

Quais as características técnicas da instalação de gases medicinais

Para o dimensionamento deve ser utilizado a ABNT 12188 levando se em conta o Anexo B (Fatores de simultaneidade e demanda por posto de utilização) considerando Pmax entrada 8kgf/cm² e Pmin no posto de utilização 4kgf/cm² com exceção o nitrogênio onde Pmax=20kgf/cm² e Pmin=7kgf/cm².

Para redes de vácuo deve ser utilizado a ABNT 12188 levando se em conta o Anexo B (Fatores de simultaneidade e demanda por posto de utilização) considerando Pmin da ATM de 300 mmHg ou 460 mmHg da pressão ABS.

Os materiais aplicados para tubulação de gases medicinais devem ser em cobre classe A ou aço inoxidável, sendo permitido para vácuo o PVC.

Nas juntas roscadas devem ser utilizados materiais de vedação compatível com o uso em oxigênio.

Características dimensionais dos tubos de redes de distribuição:

Quais as características técnicas da instalação de gases medicinais

• Devem estar a uma distância superior a 50mm de eletroduto de baixa tensão e 150 mm para tubos de aquecimento.
• A tubulação de gases medicinais podem serem instaladas junto a tubulações de fluido combustíveis, eletrodutos ou vapores desde que o local seja ventilado, temperatura ambiente abaixo de 54°C e respeite as distâncias apontada acima.
• Antes da instalação, os tubos as válvulas, as juntas e conexões devem ser limpos de óleos, graxas e outros materiais combustíveis conforme CGA G-4.1
• Para processo de soldagem por brasagem o material de enchimento deve ser nominalmente livre de cádmio.
• Deve se ter o cuidado na soldagem a fim de evitar resíduos de solda ou fluxo no interior da tubulação
• É proibido a instalação da rede gases medicinais em poços e sala de máquinas de elevadores
• Nos centros cirúrgicos, salas obstétricos e terapias intensivas as tubulações devem ser embutidas ou protegidas de tal forma que permita a higienização
• As tubulações de gases medicinais quando aparentes em locais de armazenamento de materiais infláveis, lavanderias, subestações elétricas, área de caldeira e central de esterilização devem ser protegidas.
• As tubulações de gases medicinais não podem ser apoiadas em outras tubulações.
• As tubulações devem ser suportadas apropriadamente e manter distancia entre suportes conforme a Tabela 2 da ABNT 12188.

 Vão máximo entre os suportes de tubos:

É proibido utilizar as tubulações de gases medicinais como aterramento.

As tubulações devem ser indicadas conforme tabela A1 - Cor de identificação de gases e vácuos:
